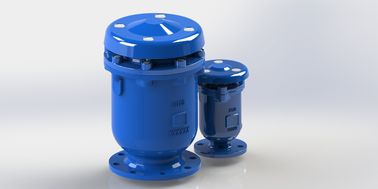

Duktiles Kombinations-Luft-Ablassventil des Eisen-GJS500-7 mit vollem Strömungsquerschnitt

Duktiles Kombinations-Luft-Ablassventil des Eisen-GJS500-7 mit vollem Strömungsquerschnitt

  • Duktiles Kombinations-Luft-Ablassventil des Eisen-GJS500-7 mit vollem Strömungsquerschnitt
Duktiles Kombinations-Luft-Ablassventil des Eisen-GJS500-7 mit vollem Strömungsquerschnitt
Produktdetails:
Herkunftsort: Porzellan
Markenname: AFC OEM
Zertifizierung: WRAS NSF61/372
Modellnummer: KARX KARR KARA KARS ARVS
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: USD RMB
Verpackung Informationen: Sperrholzkisten
Lieferzeit: 45-60 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: Basiert auf Auftrag
Kontakt
Ausführliche Produkt-Beschreibung
Material: Duktiles Eisen GJS500-7 Interne Teile: SS304
Strömungsquerschnitt: Voller Strömungsquerschnitt Farbe: RAL 5010, RAL 5015
Standard: EN1074-4 AWWAC515 Zustimmung: WRAS-NSF61
Markieren:

Luftdruckablassventil

,

Wasserluftablassventil






Conbinations-Luft-Ablassventil für vollen Strömungsquerschnitt des Trinkwassers




Eigenschaften:
. Moderner Entwurf: Starkes Floss und einfacher Mechanismus können Knacken verhindern während plötzliches Wasser hammer& schneller Schließung.
. Keine Arme oder Hebel, die Vibrieren verhindern können, verbiegend, direkte Schließung des Florida-Hafers.
. Glatte Käfigaußenseite des Floßes, halten Floss sich zu bewegen in der specifi Edführungsschiene.
. Unterer Gummipuffer für Zusammenstoßverhinderung und Abfluss einfach mit richtigen Löchern um den Käfig während des Vakuums.
. Äußerer Schirm ist zur Sicherheit und verhindert Insekten herein.
. Völlig überzogenes Epoxidinnere der Fusion und Außenseite des Ventilkörpers für langfristige Dienstleistungen.
. Flanschbohrung und -maß mit einwilligen: BS-en 1092 und Flansch BS-en 558 und ANSI.





Dreifache Funktion:
1. enorme Luftfreigabe während des Füllens der Rohrleitung
2. enormer Lufteintritt während der Ableitung der Rohrleitung
3. wenig Luftfreigabe unter unter Druck gesetzter Rohrleitung


Größen-Auswahl-Tabelle:

Wasserstromratenstrecke
Maximales CMH
760 1360 4160 8500 19100 33400 76300
Hauptrohrleitungsgröße
Millimeter
80-300 200-400 400-700 750-1000 1050-1500 1500-2000 2100-3000
Einlassgröße von KARX
Millimeter
25 50 80 100 150 200 300
Bohrung des Ausgangs
Millimeter
50 75 95 130 170 230 330
kleine Öffnungsgröße
Millimeter
1,6 1,6 2 2,5 3 4 4



Service-Felder:
Größenstrecke: DN 25-300MM
Druckbewertungen: 1.0Mpa, 1.6Mpa (Faden)
Für Wassersystem Feuerbekämpfung, Bewässerungssystem.

Technische Daten:
1.0Mpa, 1.6Mp, Mpa 2,5 (Flansch)
Betriebstemperatur: -10°-80°C.
Flussmedien: Trinkwasser







Materielle Liste:



KARS (Faden-Art DN25-DN50)



Duktiles Kombinations-Luft-Ablassventil des Eisen-GJS500-7 mit vollem Strömungsquerschnitt 0

Nein. Teil-Name Material Standard
1 Körper Duktiles Eisen EN GJS500-7
2 Floss Edelstahl AISI304
3 Versiegelnder Bogen Edelstahl AISI304
4 Hexen-Bolzen Kohlenstoffstahl/Edelstahl Kohlenstoffstahl/Edelstahl
5 Abdeckung Kohlenstoffstahl Epoxy-Kleber beschichtet
6 Schirm Edelstahl AISI304
7 Puffer Gummi NBR/EPDM
8 Führer-Fass Edelstahl AISI304
9 Düse Seat Gummi NBR/EPDM
10 Seat Gummi NBR/EPDM
11 O-Ring Gummi NBR/EPDM
12 Mütze Duktiles Eisen EN GJS500-7
13 Säule Alunminium Werbung
14 Hexen-Bolzen Kohlenstoffstahl/Edelstahl Kohlenstoffstahl/Edelstahl
15 Waschmaschine Edelstahl AISI304
16 Kleine Düse Edelstahl AISI304





KARX (Flansch-Art DN50-DN300)



Duktiles Kombinations-Luft-Ablassventil des Eisen-GJS500-7 mit vollem Strömungsquerschnitt 1

Nein. Teil-Name Material Standard
1 Körper Duktiles Eisen EN GJS500-7
2 Floss Edelstahl AISI304
3 Versiegelnder Bogen Edelstahl AISI304
4 Im Hexen-Bolzen Kohlenstoffstahl/Edelstahl G.I/AISI304
5 Mütze Duktiles Eisen EN GJS500-7
6 Abdeckung Kohlenstoffstahl AISI304
7 Schirm Edelstahl AISI304
8 Hexen-Bolzen Kohlenstoffstahl/Edelstahl G.I/AISI304
9 Waschmaschine Edelstahl AISI304
10 Säule Alunminium Werbung
11 O-Ring Gummi NBR/EPDM
12 Seat Gummi NBR/EPDM
13 Düse Seat Gummi NBR/EPDM
14 Führer-Fass Edelstahl AISI304
15 Puffer Gummi NBR/EPDM
16 Kleine Düse Edelstahl AISI304







Maß:



KARS (Faden-Art DN25-DN50)



Duktiles Kombinations-Luft-Ablassventil des Eisen-GJS500-7 mit vollem Strömungsquerschnitt 2



Duktiles Kombinations-Luft-Ablassventil des Eisen-GJS500-7 mit vollem Strömungsquerschnitt 3



KARX (Flansch-Art DN50-DN300)



Duktiles Kombinations-Luft-Ablassventil des Eisen-GJS500-7 mit vollem Strömungsquerschnitt 4



Duktiles Kombinations-Luft-Ablassventil des Eisen-GJS500-7 mit vollem Strömungsquerschnitt 5



Luftströmungs-Eigenschaft



Großes Luft-Erschöpfen

Duktiles Kombinations-Luft-Ablassventil des Eisen-GJS500-7 mit vollem Strömungsquerschnitt 6



Lufteintritt



Duktiles Kombinations-Luft-Ablassventil des Eisen-GJS500-7 mit vollem Strömungsquerschnitt 7



Kleine Luftlüftung

Duktiles Kombinations-Luft-Ablassventil des Eisen-GJS500-7 mit vollem Strömungsquerschnitt 8
