Alpine Steuerung des Datenflusses Suzhous Co., Ltd.
Seien Sie das Marktführer-In-Wasserstrom-Regelventil
Herkunftsort: | Porzellan |
Markenname: | AFC OEM |
Zertifizierung: | ISO9001-2015 |
Modellnummer: | SKAR |
Min Bestellmenge: | 1 |
---|---|
Preis: | Price negotiable |
Verpackung Informationen: | Sperrholzkisten |
Lieferzeit: | 45-60 Tage |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | Basiert auf Auftrag |
Produktname: | Volles Strömungsquerschnitt-Wasser-Ablassventil-Abwasser-kinetische interne Teile SS316 | Vorbildliches Code: | SKAR |
---|---|---|---|
Material: | Duktiles Eisen GJS500-7 | Interne Teile: | SS316 |
Beschichtung: | Fushion verpfändete Epoxy-Kleber | Strömungsquerschnitt: | Voller Strömungsquerschnitt |
Farbe: | RAL5010 | Spezialität: | Verschüttungsfrei |
Markieren: | Volles Strömungsquerschnitt-Wasser-Ablassventil,Internes Ablassventil des Wasser-SS316,Kinetisches Abwasser-Ablassventil |

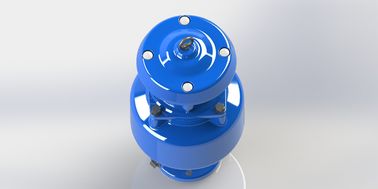

Volles Strömungsquerschnitt-Wasser-Ablassventil-Abwasser-kinetische interne Teile SS316
Funktion:
Liefern kinetisches Luftablassventil der Kombination 3 Funktionen:
1. Große Luftfreigabe - durch Anti-Schockgerät
1-1. Verringern Sie die erschöpfende Geschwindigkeit der Luft, um Wasserschlag zu verhindern.
2. Kleine Luftfreigabe
2-1. Wenn der Wasserspiegel zur Spitze aufkommt, ist Floss bis zu seiner engen Lage und schließt die große Öffnung des Dichtungsbogens und kleine Öffnung.
2-2. Die Luft (2% von gelöster Luft im Wasser) kommen ununterbrochen vom Wasser und von der Versammlung an der Spitze des Ventils heraus.
2-3. Das Floss wird unten gefahren und kleine Tasche heraus durch kleine Öffnung ließ.
2-4. Der versiegelnde Bogen ist noch in enger Lage bis leeres des Wassers
3. Großer Lufteintritt während der Ableitung der Rohrleitung.
3-1. Floss fällt unten, wenn leer von der Rohrleitung.
3-2. Große Luft kommt in die Rohrleitung durch Ventil.
3-3. Hinderung am Einsturz des Rohrleitungs- und Bruchvakuums.
3-4. Schützen Sie den versiegelnden O-Ring vor Verstopfung der in Vorbereitung.
Eigenschaften:
. Werden Sie frei verschüttet.
. Ablassstutzen an der Spitze u. an der Unterseite für das Säubern.
Service-Felder:
Für Abwasserwassersystem.
Technische Daten:
Größenstrecke: DN 50-200MM
Druckbewertungen: 1.0Mpa, 1.6Mp (Flansch)
Betriebstemperatur: -10°-80°C.
Flussmedien: Abwasserwasser.
Konsultieren Sie bitte Fabrik für PN25 und antishock Gerät, wann immer es Waterhammerfrage gibt.
Schnelle Auswahl-Tabelle | |||||
Wasserstrom-Rate CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
Hauptrohrgröße Millimeter |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
Größe von SKAR Millimeter |
50 | 80 | 100 | 150 | 200 |
Material:
Nein. | Teil-Name | Material | Standard |
1 | Körper | Duktiles Eisen | EN GJS500-7 |
2 | Floss | Edelstahl | ANSI304/316L |
3 | Mittleres Teil | Duktiles Eisen | EN GJS500-7 |
4 | O-Ring | Gummi | NBR |
5 | Hexen-Bolzen | Edelstahl | AISI304 |
6 | Waschmaschine | Edelstahl | AISI304 |
7 | Mütze | Duktiles Eisen | EN GJS500-7 |
8 | Abdeckung | Duktiles Eisen | EN GJS500-7 |
9 | Waschmaschine | Edelstahl | Commercial/ANSI304/316 |
10 | Hexen-Bolzen | Edelstahl | Commercial/ANSI304/316 |
11 | Ringbolzen | Kohlenstoffstahl | Werbung |
*12 | Säule | Aluminium | Werbung |
13 | O-Ring | Gummi | NBR |
14 | Seat | Gummi | NBR |
15 | Versiegelnder Bogen | Edelstahl | ANSI304/316L |
16 | Öffnung Seat | Gummi | NBR |
17 | Stamm | Edelstahl | ANSI304/316L |
18 | Stecker-Wahl | Edelstahl | ANSI304/316L |
19 | Kleine Öffnung | Edelstahl | ANSI304/316L |
*Size≥DN150 haben keine Säule |
Maß:
DN | Modell nein. | H | ΦD | ΦK | ΦB | nΦd | C | ||||
PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | ||||
50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4Φ19 | 19 | ||||
80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8Φ19 | 19 | ||||
100 | SKAR-00100 | 676 | 220 | 180 | 156 | 8Φ19 | 19 | ||||
150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8Φ23 | 19 | ||||
200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8Φ23 | 12Φ23 | 20 |
