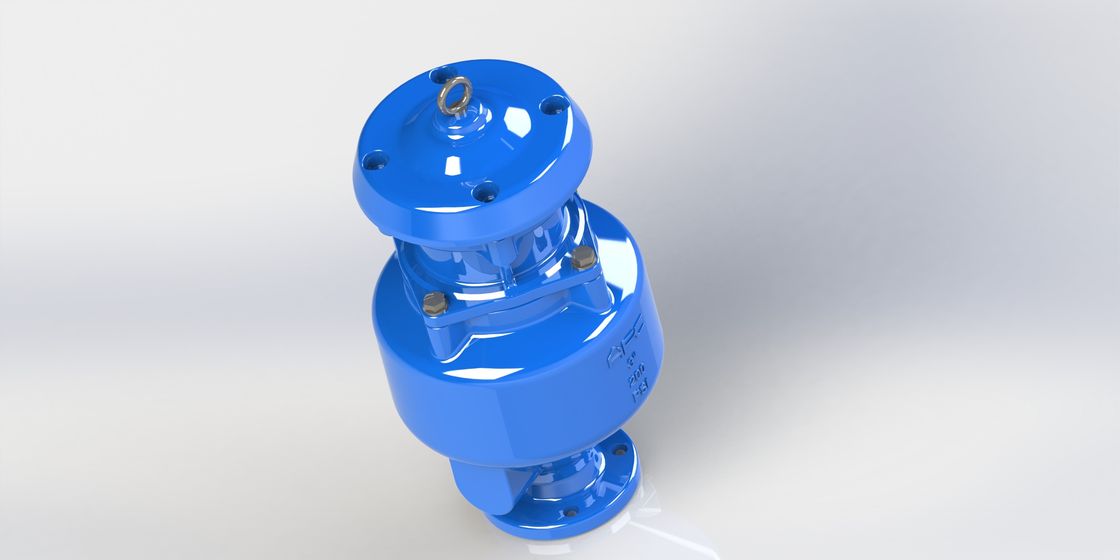

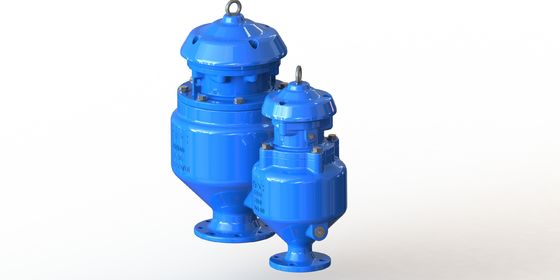

Dynamisches Kombinationsluftentladungsventil voller Durchflussbereich mit 316SS-Innenteilen

Dynamische Kombination Luftentladeklappe Vollstrombereich mit 316 SS Innenteilen

Die Anschlag-Abwasser-Kombination Luft-Auslassventil kann helfen, zu stoppenWasserhämmer. Es verringert die Wassergeschwindigkeit und beschränkt die Geschwindigkeit des Luftflusses. Diese Art von Ventil wird im Allgemeinen in langen Abwasserleitungen verwendet, wo ein Wasserhammer auftreten kann.Wenn die Luft aus dem Ventil zu schnell auslaufenDas Wasser wird verhindern, dass der Schwimmer nach oben geht, was das Leck des Ventils verursacht hat.


Funktion:


Kombinationsventil für die kinetische Luftfreisetzung mit 3 Funktionen:

1Große Luftentladung - durch Stoßschutzeinrichtung

Verringern Sie die Ausluftgeschwindigkeit, um Wasserhammer zu verhindern.

2Kleine Luftentladung

2-1.Wenn der Wasserstand die oberste Grenze erreicht hat, wird der Schwimmer in seine enge Position gebracht und den Versiegelungsbogen schließen - große und kleine Öffnung.

2-2.Die Luft (2% der in Wasser gelösten Luft) kommt kontinuierlich aus dem Wasser und sammelt sich an der Oberseite des Ventils.

2-3. Der Schwimmer wird nach unten getrieben und eine kleine Tasche durch eine kleine Öffnung herauslassen.

2-4. Der Versiegelungsbogen bleibt in enger Position, bis er leer ist.

3. Große Luftzufuhr während der Entwässerung der Pipeline.

3-1. Das Float fällt ab, wenn die Pipeline leer ist.

3-2. Durch das Ventil kommt viel Luft in die Rohrleitung.

3-3.Verhinderung des Einbruchs der Rohrleitung und Bruchvakuum.

3-4. Schützen Sie den Versiegelungsring vor Verstopfung im Rohr.


Eigenschaften:

.OhneVergießen.

.Entwässern Sie den Boss oben und unten zur Reinigung.


Servicefelder:
Für die Abwasserleitung.
Technische Daten:
Größenbereich: DN 50-200MM
Nenndruck:1.0Mpa,1.6Mp (Flanke)
Betriebstemperatur: -10°-80°C.
Durchflussmedien: Abwasser.
Bitte konsultieren Sie die Fabrik für PN25 und Stoßschutzeinrichtung, wenn ein Wasserhammerproblem auftritt.



Material:

Abmessung:
