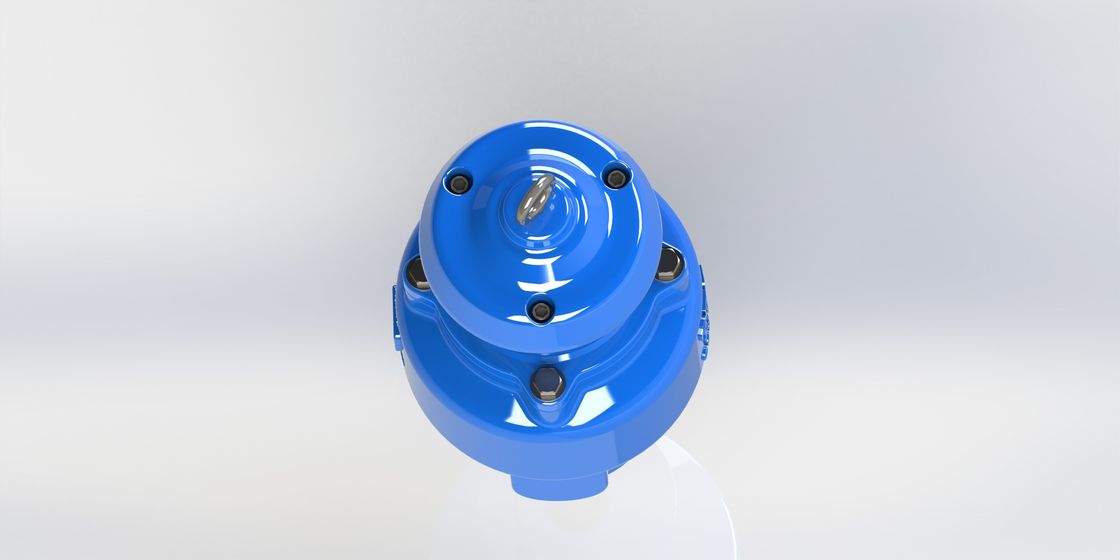

Antischock-Abwasser-Kombinations-Ablassventil verhindern Wasserschlag

Antischock-Abwasser-Kombinations-Ablassventil verhindern Wasserschlag

  • Antischock-Abwasser-Kombinations-Ablassventil verhindern Wasserschlag
  • Antischock-Abwasser-Kombinations-Ablassventil verhindern Wasserschlag
  • Antischock-Abwasser-Kombinations-Ablassventil verhindern Wasserschlag
  • Antischock-Abwasser-Kombinations-Ablassventil verhindern Wasserschlag
Antischock-Abwasser-Kombinations-Ablassventil verhindern Wasserschlag
Produktdetails:
Herkunftsort: China
Markenname: AFC OEM
Zertifizierung: ISO9001-2015
Modellnummer: SKAR
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: Price negotiable
Verpackung Informationen: Sperrholzkisten
Lieferzeit: 45 bis 60 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: Basiert auf Auftrag
Kontakt
Ausführliche Produkt-Beschreibung
Produktbezeichnung: Antischock-Abwasser-Kombinations-Ablassventil verhindern Wasserschlag Material: Duktiles Eisen GJS500-7
Interne Teile: SS316 Beschichtung: Fushion verpfändete Epoxy-Kleber
Flow-Bereich: Voller Strömungsbereich Farbe: RAL5010
Spezialität: Werden Sie frei verschüttet
Hervorheben:

Entleerungsventil-Fleck frei

,

Kombinations-Luftventil für Abwasser

,

Entleerungsventil verhindern Wasserschlag





Antischock-Abwasser-Kombinations-Auslassventil Wasserhammer verhindern


- Ich weiß.

Beschreibung:



Das Anti-Schock-Abwasser-Kombinations-Luftentladungsventil kann Wasserhammer verhindern. Es verringert die Wassergeschwindigkeit und beschränkt die Geschwindigkeit des Luftflusses.Diese Art von Ventil wird in der Regel in langen Abwasserleitung verwendet, wo Wasserhammer auftrittWenn die Luft zu schnell aus dem Ventil ausgeht, kommt auch das Abwasser sehr schnell rein.



Funktion:



Die Kombination der kinetischen Luftfreisetzventile bietet 3 Funktionen:



1Große Luftentladung - durch Stoßschutzeinrichtung

Verringern Sie die Ausluftgeschwindigkeit, um Wasserhammer zu verhindern.



2Kleine Luftentladung

2-1. Wenn der Wasserstand an die Spitze steigt, wird der Schwimmer in seine enge Position kommen und den Versiegelungsbogen schließen - große Öffnung und kleine Öffnung.

2-2 Die Luft (2% der gelösten Luft im Wasser) kommt kontinuierlich aus dem Wasser und sammelt sich an der Oberseite des Ventils.

Der Schwimmer wird nach unten getrieben und eine kleine Tasche durch eine kleine Öffnung herauslassen.

2-4. Der Dichtungsbogen bleibt in enger Position, bis er leer ist



3. Große Luftzufuhr während der Entwässerung der Pipeline.

3-1, der Schwimmer fällt, wenn die Pipeline leer ist.

Durch das Ventil kommt viel Luft in die Rohrleitung.

3-3. Verhinderung des Zusammenbruchs der Pipeline und Bruch des Vakuums.

3-4. Schützen Sie den Versiegelungsring vor Verstopfung im Rohr.





Eigenschaften:



.Spülfreiheit.

.Breiterer Mittelkörper, kürzer in der Höhe.
.Verlangsamen Sie die Durchflussgeschwindigkeit, halten Sie Abwasser im Körper.

.Entwässern Sie den Boss oben und unten zur Reinigung.

. Vollständig mit Fusions-Epoxid beschichtet, innen und außen des Ventilkörpers für langfristige Dienstleistungen.
• Die meisten Teile von Ventilen können recycelt werden.
• Alle Innenteile bestehen aus rostfreiem 316SS-Material.
• Ein Schwimmer mit Gummiversiegelung kann als Absorber dienen, um zu verhindern, daß der Wasserhammer direkt auf den Versiegelungsbogen und den Sitz trifft.



Servicefelder:


Für die Abwasserleitung.


Technische Daten:


Größenbereich: DN 50-200MM
Nenndruck:1.0Mpa,1.6Mp (Flanke)
Betriebstemperatur: -10°-80°C.
Durchflussmedien: Abwasser.
Bitte konsultieren Sie die Fabrik für PN25 und Stoßschutzeinrichtung, wenn ein Wasserhammerproblem auftritt.



Schnelle Auswahltabelle
Wasserflussrate
CMH
1360 4160 8500 19100 33400
Hauptrohrgröße
MM
80 bis 400 400 bis 700 750 bis 1000 1050 bis 1500 1500 bis 2000
Größe der SKAR
MM
50 80 100 150 200



Material:

Antischock-Abwasser-Kombinations-Ablassventil verhindern Wasserschlag 0



- Nein. Ich weiß nicht. Teilname Material Standards
1 Körper Zinn Die Anforderungen an die Qualität der Produkte sind in Anhang I zu erläutern.
2 Schwimmen Edelstahl Anmerkung:
3 Mittlerer Teil Zinn Die Anforderungen an die Qualität der Produkte sind in Anhang I zu erläutern.
4 O-Ring Kautschuk NBR
5 Hex Bolt Edelstahl AISI304
6 Waschmaschine Edelstahl AISI304
7 Kapuze Zinn Die Anforderungen an die Qualität der Produkte sind in Anhang I zu erläutern.
8 Abdeckung Zinn Die Anforderungen an die Qualität der Produkte sind in Anhang I zu erläutern.
9 Waschmaschine Edelstahl Handelsrecht/ANSI304/316
10 Hex Bolt Edelstahl Handelsrecht/ANSI304/316
11 Augenverschluss Kohlenstoffstahl Handel mit
*12 Säule Aluminium Handel mit
13 O-Ring Kautschuk NBR
14 Sitz Kautschuk NBR
15 Versiegelungsbogen Edelstahl Anmerkung:
16 Sitz des Öffnungsbereichs Kautschuk NBR
17 Stamm Edelstahl Anmerkung:
18 Steckverbindung Edelstahl Anmerkung:
19 Kleine Öffnung Edelstahl Anmerkung:
*Size≥DN150 ohne Säule





Abmessung:

Antischock-Abwasser-Kombinations-Ablassventil verhindern Wasserschlag 1

DN Modell Nr. H ΦD ΦK ΦB nΦd C
PN10 PN10 PN10 PN10 PN10 PN10 PN10 PN10
50 Der Wert der Verpackung ist zu messen. 558 165 125 99 4Φ19 19
80 Die in Absatz 1 genannten Angaben sind zu beachten. 653 200 160 132 8Φ19 19
100 SKAR-00100 676 220 180 156 8Φ19 19
150 SKAR-0150 810 285 240 211 8Φ23 19
200 SKAR-0200 950 340 295 266 8Φ23 12Φ23 20
